Amcangyfrif Defnydd Dur Ar gyfer Warws Strwythur Dur Trapesoidal Periw

Amcangyfrif Defnydd Dur ar gyfer Warws Strwythur Dur Trapesoidal Periw



Siâp Cynllun:Trapesoid

Hyd: 190m

Lled: 80m (pen cul) / 116m (pen llydan)

Ardal Adeiladu: 18,620㎡

Uchder y bondo: 17.4m (gweithdy tal)

Math o Strwythur:Strwythur Truss, rhychwant di-dor tua 22m y rhychwant, gofod bae tua 24m

Safon Gweithredu:Codau Adeiladu Lleol Periw + Llwyth Gwynt Lleol, Llwyth Eira



Yn seiliedig ar godau adeiladu lleol Periw, gofynion llwyth prosiect a nodweddion strwythurol (rhychwant mawr, bondo uchel), mae'r meintiau adrannau strwythurol a argymhellir fel a ganlyn, gan ddefnyddio gradd dur safonol Periw Gr.50 (sy'n cyfateb i ASTM A36) ar gyfer yr holl gydrannau, sydd â chryfder da, hydwythedd ac sy'n addas ar gyfer prosiectau adeiladu diwydiannol ym Mheriw.



Cord Uchaf a Chord Gwaelod y Truss: H-adran ddur, wedi'i addasu i'r rhychwant 22m a 24m rhwng bae.

Maint yr Adran: H400×200×8×10 ~ H450×200×10×12

Sylwadau: Mae maint yr adran yn cynyddu'n briodol er mwyn i'r cyplau yn y pen llydan (ochr 116m) ddwyn y llwythi llorweddol a fertigol mwyaf.

Aelodau Truss Web: Angle dur ac I-adran dur, a ddefnyddir i gysylltu'r cordiau uchaf a gwaelod a throsglwyddo llwythi.

Angle Steel: L100 × 8 ~ L125 × 10 (ar gyfer aelodau gwe cyffredinol)

I{0}}adran Dur: I140×80×5×7 ~ I160×88×6×9 (ar gyfer grym allweddol-yn dwyn aelodau gwe)



Math o Adran: H-adran dur, sy'n cyfateb i'r llwyth trawst ac uchder bondo 17.4m.

Maint yr Adran: H450×250×10×12 ~ H500×250×12×14

Sylwadau: Mae'r adran golofn ar y pen llydan ychydig yn fwy i sicrhau sefydlogrwydd strwythurol o dan ddosbarthiad llwyth anwastad.

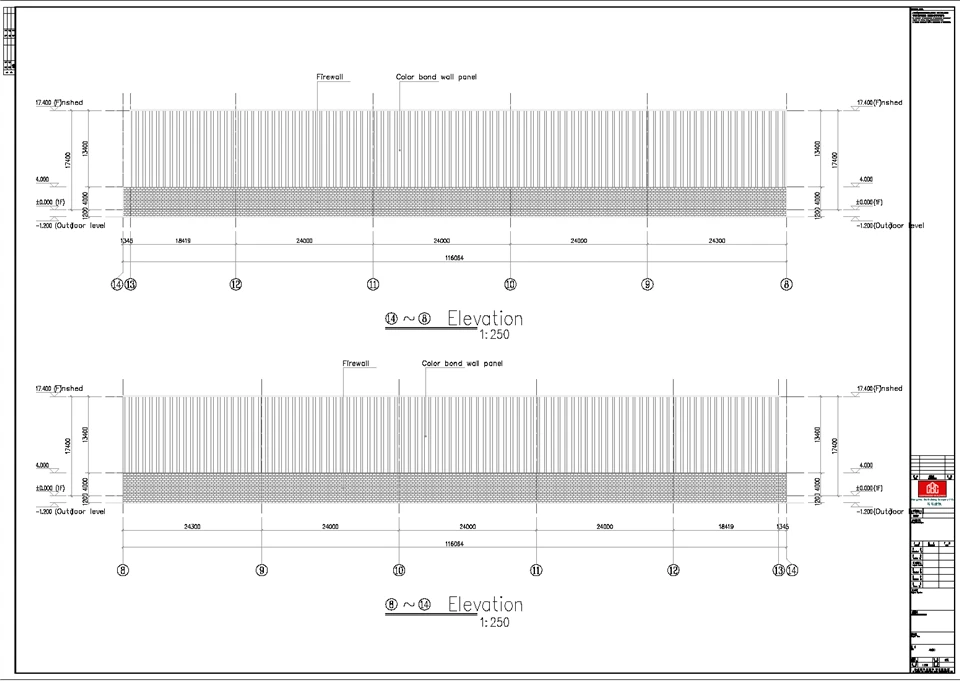

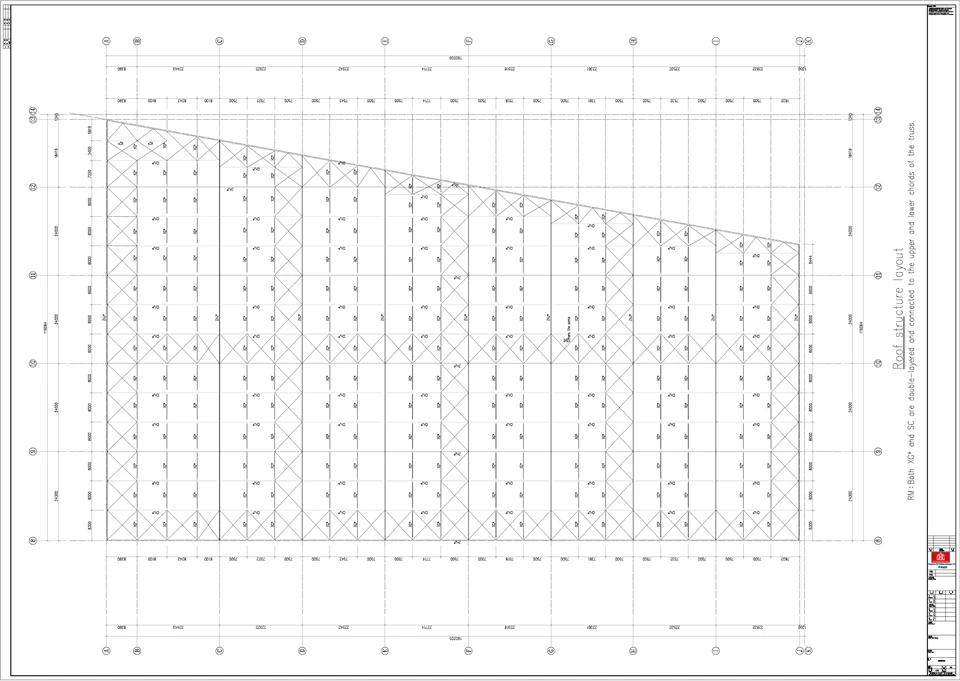

Bracing (Top Chord & Bottom Chord): Dur crwn neu ddur ongl, a ddefnyddir i wrthsefyll grymoedd llorweddol (gwynt, daeargryn) a chynnal sefydlogrwydd trws.

Dur crwn: φ20 ~ φ25

Dur Ongl: L80 × 6 ~ L100 × 8

Gwialenni clymu: Pibell ddur neu ddur crwn, a ddefnyddir i drosglwyddo tensiwn llorweddol rhwng cyplau.

Pibell ddur: φ114 × 4 ~ φ140 × 5

Dur crwn: φ22 ~ φ28

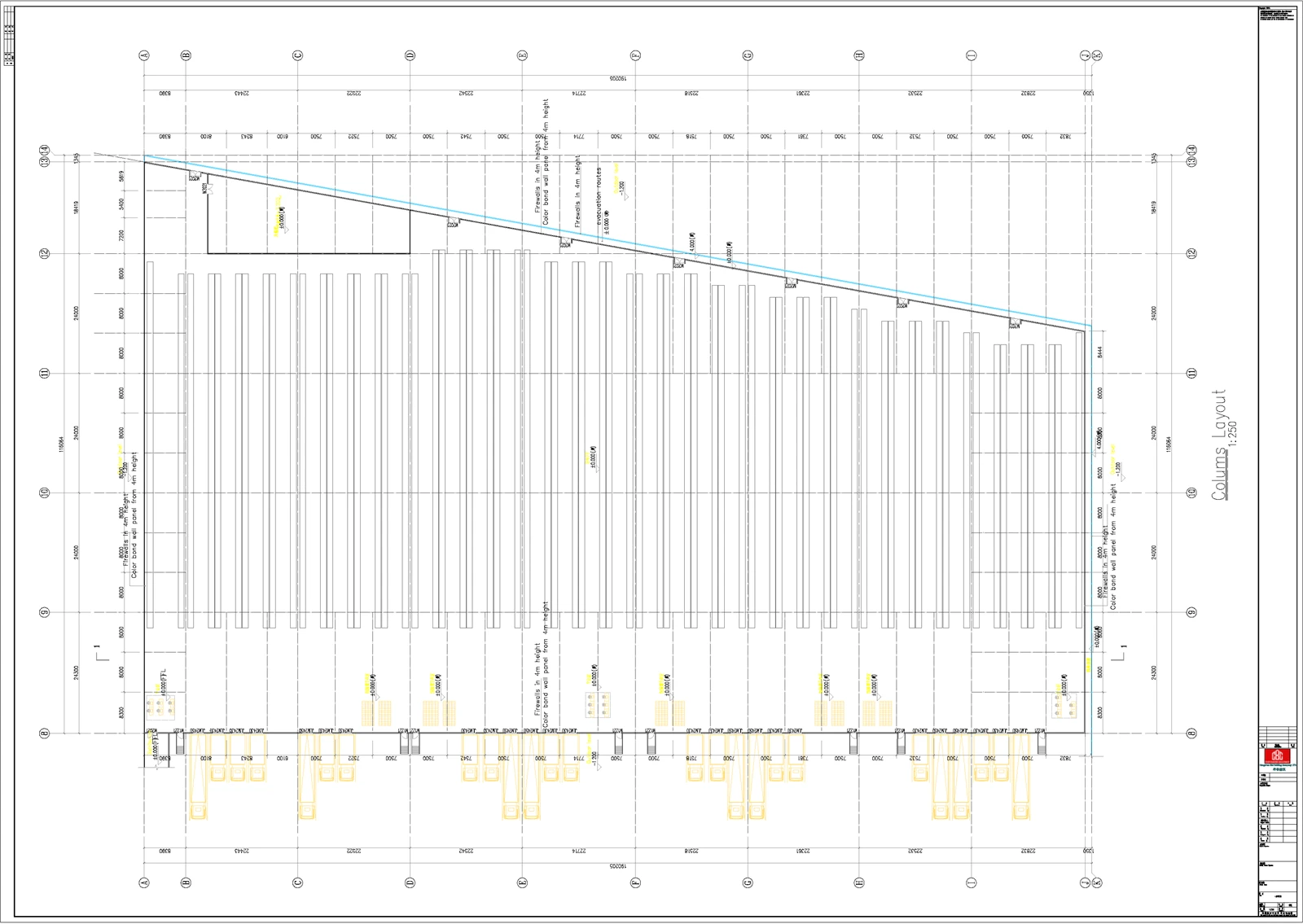

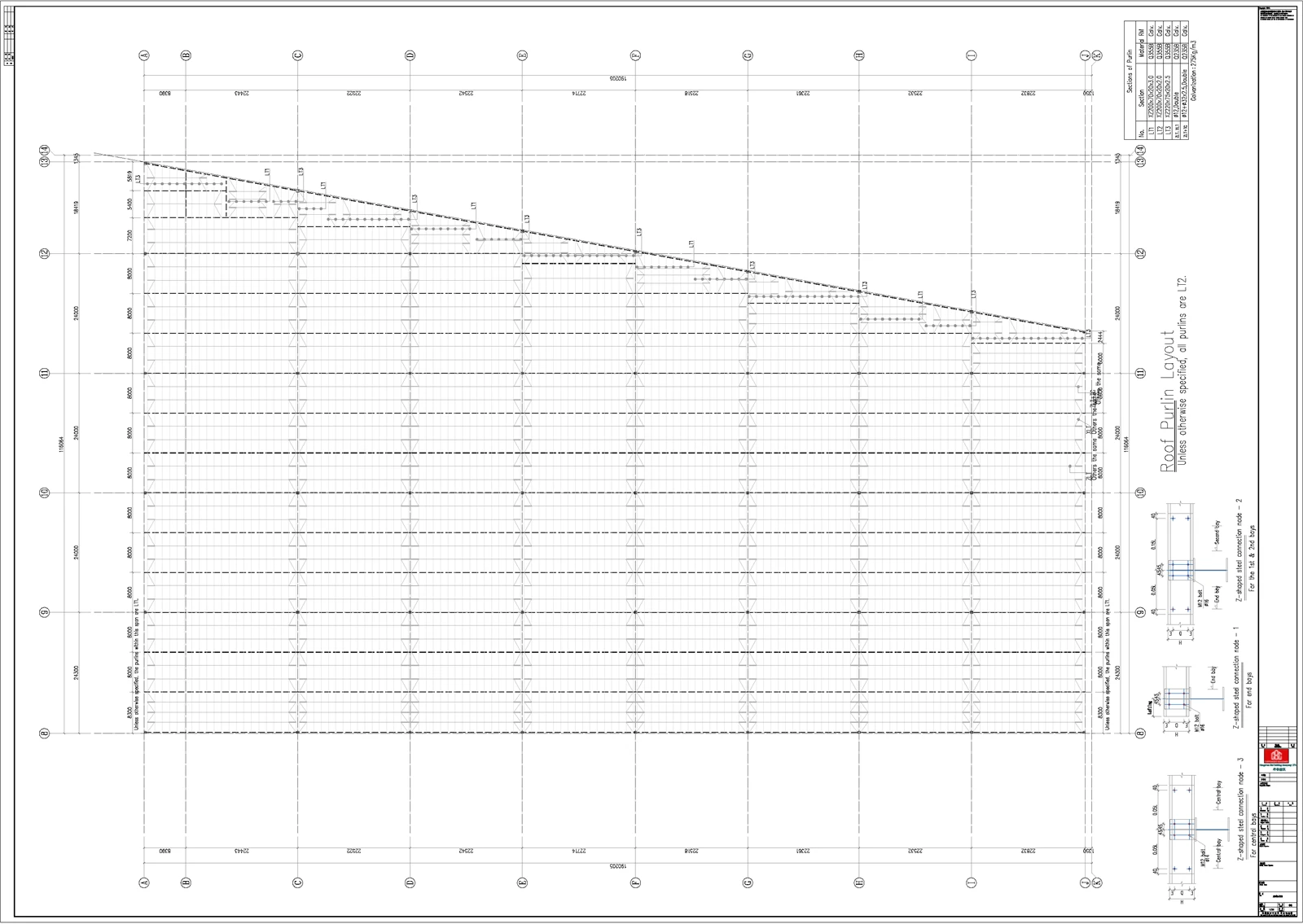

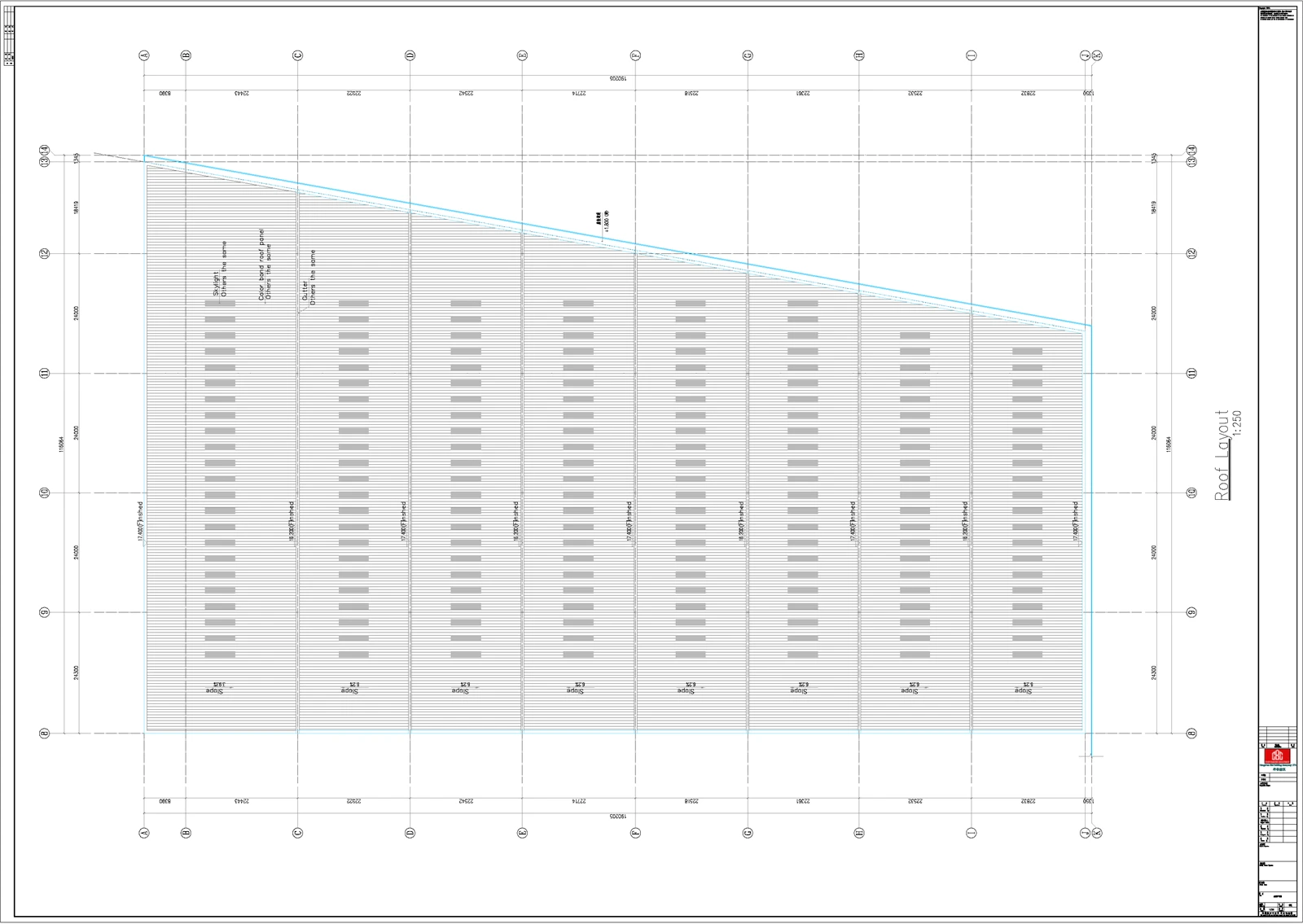

Trolennau (To): C-adran dur neu ddur adran Z-, wedi'i addasu i lwyth a rhychwant y to.

Maint yr Adran: C200×70×20×3.0 ~ C250×75×20×3.5

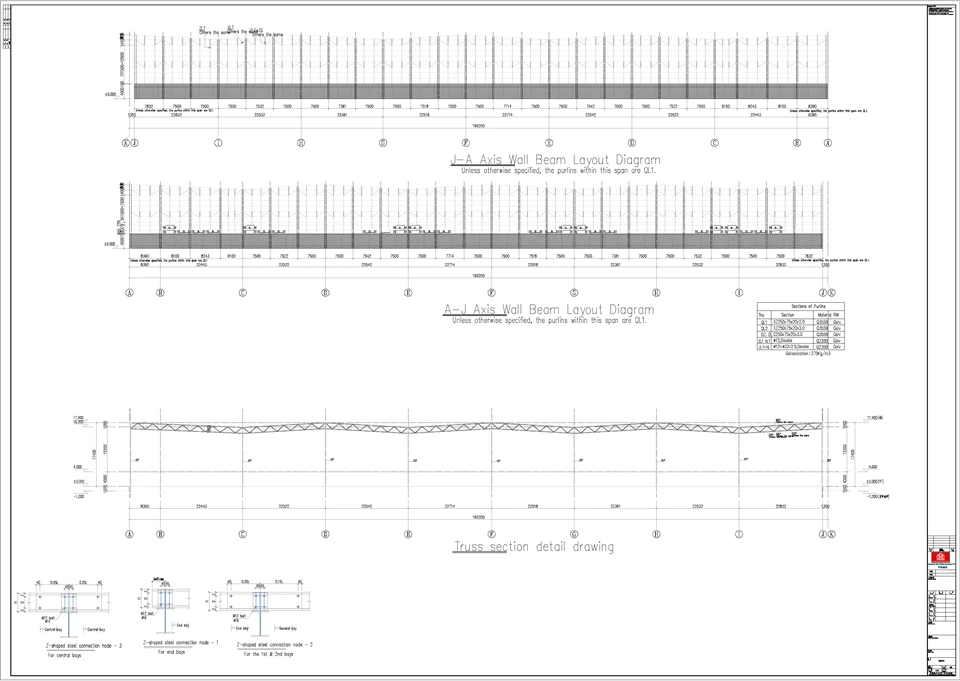

Trawstiau Wal: C-adran ddur, yn cyfateb i lwyth ac uchder y wal.

Maint yr Adran: C180×70×20×2.5 ~ C220×70×20×3.0



Bolltau -cryfder uchel: Gradd 10.9, sy'n cyfateb i faint yr adran o gyplau, colofnau a bracing, â thriniaeth gwrth-cyrydu poeth -galfaneiddio dip.

Hunan-tapio Sgriwiau a Rhybedi: 304 o ddur di-staen, a ddefnyddir ar gyfer cysylltu tulathau, trawstiau wal a phaneli to/wal.



Mae'r ystadegau deunydd manwl yn seiliedig ar gyfanswm arwynebedd yr adeilad o 18,620 ㎡, y meintiau adrannau a argymhellir a'r gwerth profiad o 38 kg / ㎡. Mae dadansoddiad penodol pob cydran fel a ganlyn (ar gyfer cyfeirnod dyfynbris a pharatoi deunydd):

Math Cydran	Mynegai Defnydd Dur (kg/㎡)	Cyfanswm Defnydd Dur (tunelli)	Cyfran	Sylwadau
Prif Trusses (Cord Uchaf, Cord Gwaelod, Aelodau Gwe)	18 ~ 22	372.4	52.6%	Yn seiliedig ar y mynegai cyfartalog o 20 kg/㎡, y prif rym sy'n dwyn cydrannau
Colofnau Dur	8 ~ 10	167.6	23.7%	Yn seiliedig ar y mynegai cyfartalog o 9 kg/㎡, yn cyfateb i uchder bondo 17.4m
Rhwystro a Gwialenni Tei	3 ~ 4	65.2	9.2%	Yn seiliedig ar y mynegai cyfartalog o 3.5 kg / ㎡, gan sicrhau sefydlogrwydd strwythurol
Trawstiau a thrawstiau wal	5 ~ 6	102.4	14.5%	Yn seiliedig ar y mynegai cyfartalog o 5.5 kg/㎡, gan gynnwys sgerbwd to a wal
Caewyr ac Ategolion	0.5 ~ 1	9.3	1.3%	Gan gynnwys bolltau cryfder uchel, sgriwiau tapio hunan, ac ati.
Cyfanswm	38	716.9	100%	Gwyriad bach o gyfanswm yr amcangyfrif (±1.3%) oherwydd talgrynnu





Math o Strwythur:Ffrâm Porth/Gweithdy Trussgyda rhychwant mawr a bondo uchel, sy'n gofyn am fwy o ddefnydd o ddur na gweithdai cyffredin.

Amodau Rhanbarthol: Yn gyffredinol, nid yw'r llwythi gwynt ac eira yn ardaloedd arfordirol a llwyfandir Periw yn fawr, ac nid oes oerfel eithafol, felly nid oes angen defnydd dur ychwanegol ar gyfer ymwrthedd oer.

Gwerth Profiad (Trwsiau + Colofnau Dur + Bracing + Purlins + Sgerbwd To a Wal):

Gweithdy Isel Cyffredin: 25 ~ 30 kg / ㎡

Tros -rhychwant mawr gydag Uchder y bondo Uwchben 15m:35 ~ 45 kg/㎡

Mae'r prosiect hwn yn mabwysiadu'rcanol{0}}gwerth uchaf o 38 kg/㎡ar gyfer amcangyfrif, gan ystyried y cynllun trapezoidal a dosbarthiad llwyth anwastad.





Cyfanswm Defnydd Dur=Arwynebedd Adeilad × Mynegai Defnydd Dur ÷ 1000

18620 ㎡ × 38 kg/㎡ ÷ 1000 ≈707.6 tunnell

Ystod Dyfynbris / Paratoi Deunydd a Argymhellir: 650 ~ 840 tunnell

Dylunio Economaidd: Amdanom650 tunnell(maint adran wedi'i optimeiddio, sy'n addas ar gyfer amodau llwyth cyffredinol)

Llwyth Diogel / Trwm / Dyluniad Safonol Uchel: Tua840 tunnell(dyluniad ceidwadol, sy'n addas ar gyfer llwyth uchel neu ofynion cod llym)





Llwyth Gwynt Lleol, Llwyth Eira a Chyfernod Seismig: Mae gan wahanol ranbarthau ym Mheriw (arfordirol vs llwyfandir) baramedrau llwyth gwahanol, a fydd yn effeithio'n uniongyrchol ar faint adran y cydrannau.

A oescraeniau, llwythi crog a llwythi byw to: Bydd ychwanegu craeniau neu lwythi trwm eraill yn cynyddu'r defnydd o ddur yn sylweddol.

A yw'r to/wal yn mabwysiadupaneli -trwm a thrwch cotwm inswleiddio thermol: Bydd paneli dyletswydd trwm yn cynyddu llwyth y to, a bydd cotwm inswleiddio thermol mwy trwchus yn effeithio ar y dosbarthiad llwyth cyffredinol.

Math Truss:Tube Truss / H-adran Steel Truss / Angle Steel Truss: Mae gan wahanol fathau o truss ddefnydd dur gwahanol, ac yn gyffredinol mae gan truss tiwb ddefnydd dur uwch na truss dur ongl.

Lefelau Gwrthsefyll Tân a Chrydiad a Graddau Dur Lleol Periw (fel Gr.50): Bydd lefelau gwrthsefyll tân a chorydiad uwch yn cynyddu'r gost a'r defnydd o ddur, a bydd gwahanol raddau dur yn effeithio ar y dewis maint adran.

Os gallwch chi ddarparu'r wybodaeth ganlynol:

Lleoliad penodol (pa ddinas ym Mheriw/arfordirol neu lwyfandir)

A oes craeniau a llwythi to

Gallaf ddarparu ystod a dadansoddiad mwy cywir (prif strwythur / tulathau / bracing) yn unol âCodau Periw.
