Rhestr Deunydd Prosiect Truss To Dur Periw A Dadansoddiad Llwyth Strwythurol

Huachipa, Prosiect Truss To Dur Lima - Rhestr Deunydd a Dadansoddiad Llwyth Strwythurol

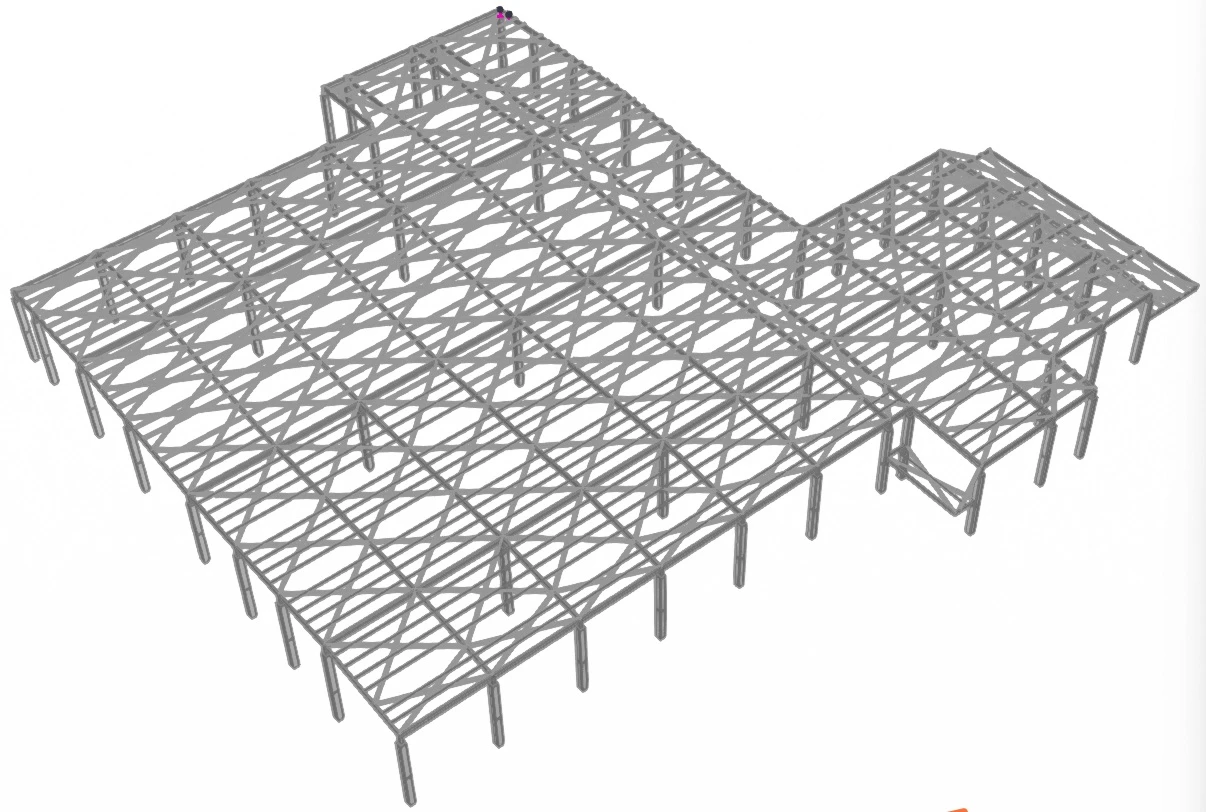

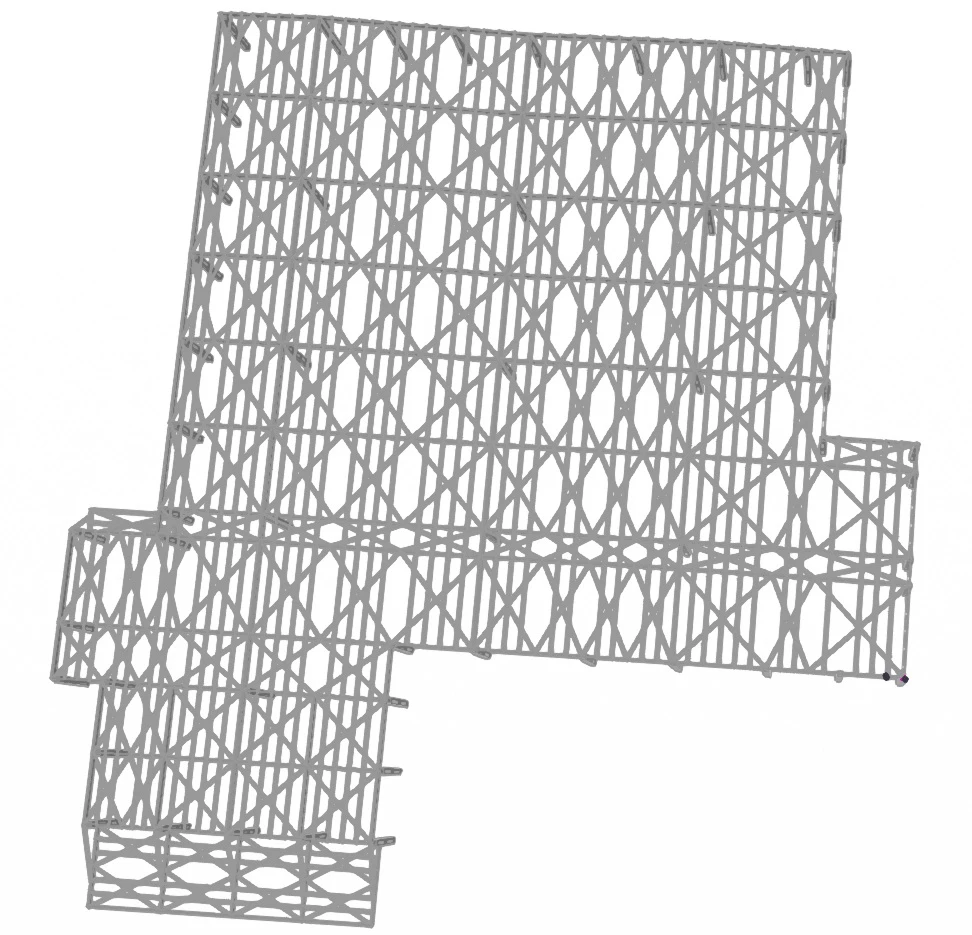

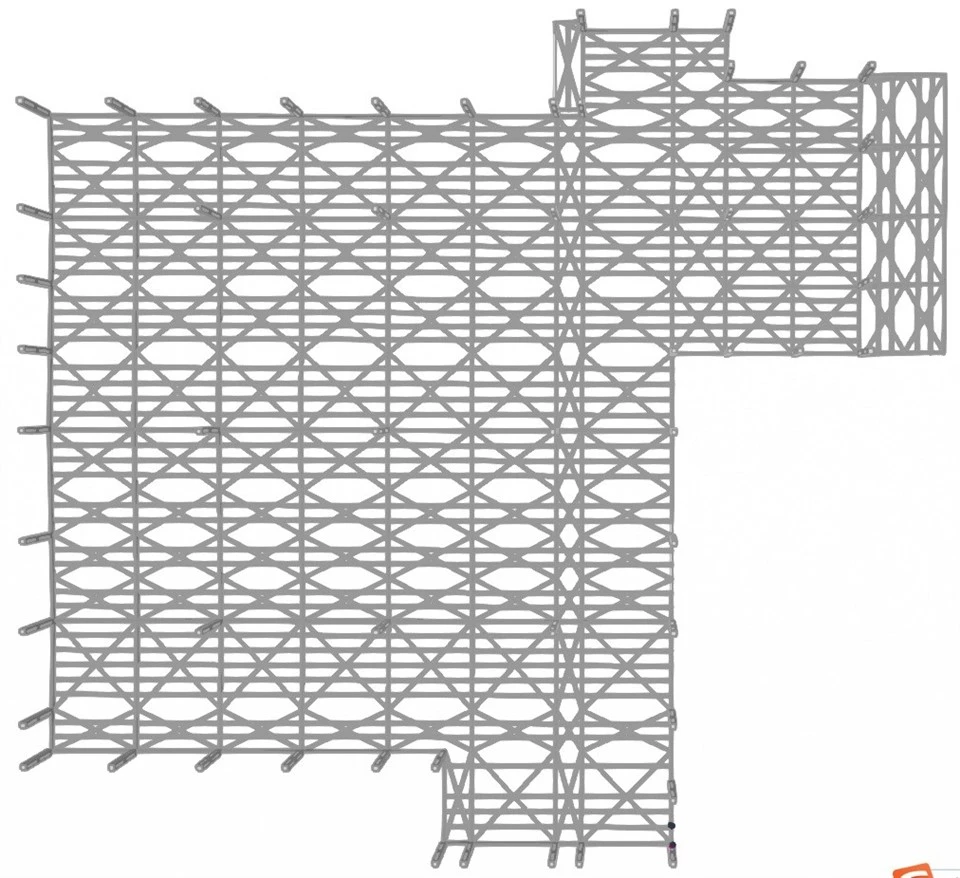

Mae'r prosiect hwn wedi'i leoli yn Huachipa, Lima, Periw, gan ganolbwyntio ar ddylunio ac adeiladu system truss to dur (ac eithrio colofnau dur a chydrannau wal). Mae gan y to baneli solar, ac mae'r dyluniad yn cydymffurfio'n llwyr â chodau adeiladu lleol Periw. Mae paramedrau allweddol y prosiect wedi'u crynhoi fel a ganlyn:

Cyfanswm Arwynebedd Adeiladu: 8,900 ㎡

Cyfanswm Hyd: 109 m

Cyfanswm Lled: 85 m (cynllun afreolaidd gyda rhychwantau lluosog)

Maint Rhychwant (ar hyd cyfeiriad 85m, rhychwantau anghyfartal): 13m, 17m, 25m, 28m (rhychwant mwyaf: 28m)

Bylchau Truss (Bylchau Bae): Tua 22m

Cyfluniad To: Yn cynnwys tua 4,400 ㎡ o baneli solar (system ffotofoltäig)

Cwmpas Strwythurol: System cyplau to yn unig (cyplau, bracing, rhodenni clymu, tulathau), ac eithrio colofnau dur a fframiau wal

Codau Perthnasol: Codau adeiladu lleol Periw





Mae'r dadansoddiad llwyth yn seiliedig ar amodau amgylcheddol gwirioneddol Huachipa, Lima, ac yn llym yn dilyn codau Periw E.030 (Cod Seismig), E.050 (Cod Llwyth Gwynt), ac E.070 (Cod Llwyth Eira). Cyfrifir pob llwyth yn unol â lefel pwysigrwydd adeiladau diwydiannol (ffactor pwysigrwydd U=1.0).





Mae Huachipa, Lima wedi'i lleoli ym Mharth Seismig 4 o Beriw, sy'n ardal seismig dwysedd uchel. Mae'r paramedrau seismig penodol fel a ganlyn:

Parth Seismig: Parth 4, Z=0.45g (cyflymiad brig tir)

Math Pridd Safle: S1 (pridd caled), cyfernod safle S=1.0

Effaith Seismig: Mae angen digon o anystwythder seismig ar y system trawst to i wrthsefyll grymoedd seismig llorweddol. Rhaid dylunio'r cysylltiadau truss a'r system bracing yn geidwadol i sicrhau sefydlogrwydd strwythurol o dan gamau seismig.





Mae Lima yn ddinas arfordirol, ac mae gwyntoedd arfordirol yn effeithio ar ardal Huachipa. Mae'r paramedrau llwyth gwynt yn cael eu pennu fel a ganlyn:

Pwysedd Gwynt Sylfaenol: 0.55-0.65 kN/㎡

Effaith Gwynt: Mae'r paneli solar ar y to yn cynyddu'r effaith sugno gwynt a dirgryniad gwynt. Mae cyfernod siâp y to wedi'i chwyddo'n briodol i gyfrif am effaith paneli solar ar ddosbarthiad llwyth gwynt.

Gofyniad Gwrthsefyll Gwynt: Rhaid i'r cyplau to, y tulathau, a'r system bracing allu gwrthsefyll sugno gwynt a phwysau gwynt cadarnhaol, gan sicrhau nad oes unrhyw ddifrod strwythurol neu anffurfiad gormodol.





Mae gan Huachipa, Lima hinsawdd arfordirol drofannol heb unrhyw eira trwy gydol y flwyddyn. Felly, pennir y llwyth eira sylfaenol fel a ganlyn:

Llwyth Eira Sylfaenol S₀: ≈ 0 kN/㎡

Sylwer: Nid oes unrhyw lwyth eira ychwanegol yn cael ei ystyried yn y dyluniad strwythurol, ond mae system ddraenio'r to wedi'i gynllunio i atal cronni dŵr (sy'n cyfateb i lwyth unffurf rhannol).





Cyfanswm llwyth y to yw swm y llwyth marw, llwyth paneli solar, a llwyth byw, sy'n sylweddol uwch na'r hyn a geir mewn gweithdai diwydiannol cyffredin. Mae'r cyfrifiad penodol fel a ganlyn:

Llwyth Marw To (hunan-pwysau gorchudd y to + tulathau): ≈ 0.30 kN/㎡

Llwyth Panel Solar (paneli solar + cefnogaeth): ≈ 0.18-0.22 kN / ㎡

Llwyth Byw Cynnal a Chadw: 0.50 kN / ㎡ (yn unol â safonau adeiladu diwydiannol Periw)

Cyfanswm Llwyth To: ≈ 0.98-1.02 kN / ㎡

Sylwer: Rhaid rheoli gwyriad y cyplau to a'r tulathau o fewn L/200 (L yw rhychwant y cyplau neu'r tulathau) i sicrhau sefydlogrwydd y system paneli solar.



Mae'r dewis deunydd yn seiliedig ar safonau dur lleol Periw a gofynion llwyth prosiect, gan ganolbwyntio ar wydnwch, perfformiad seismig, ac effeithiolrwydd cost. Mae'r rhestr fanwl o ddeunyddiau fel a ganlyn:





Gradd Dur: Safon Tsieineaidd Q355B/Q235B (sy'n cyfateb i A36 yn safon ASTM), gyda chryfder a hydwythedd da, sy'n addas ar gyfer ardaloedd seismig uchel.

Math o Adran:

Cord Uchaf a Chord Gwaelod: H{0}}dur adran - wedi'i ddewis yn ôl rhychwant a llwyth, gydag ystod maint yr adran: H300 × 150 × 6 × 8 i H400 × 200 × 8 × 10 (wedi'i addasu yn seiliedig ar wahanol rhychwantau: 13m/17m/25m/28m).

Aelodau'r We: Angle steel neu I-adran ddur - ystod maint yr adran: L75×5 i L100×8 (ar gyfer rhychwantau 13m/17m); L100×8 i L125×10 (ar gyfer rhychwantau 25m/28m).

Dull Cysylltiad: Bolltau cryfder uchel (gradd 10.9) ar gyfer cysylltiad, gan sicrhau cysylltiad dibynadwy a gwrthiant seismig.

Triniaeth: Gyda phaent paent preimio cyfoethog o sinc epocsi mewn 80μm





Gradd Dur: Safon Tsieineaidd Q235B

Math o Adran: Dur crwn (φ16-φ22) neu ddur ongl (L63 × 5-L80 × 6), a ddefnyddir i wrthsefyll grymoedd llorweddol (seismig, gwynt) a chynnal sefydlogrwydd y system truss.

Trefniant: Mae bracing yn cael ei osod ar gyfnodau o 2–3 cyplau, gyda bracing croes a bracing croeslin wedi'u trefnu bob yn ail i ffurfio system wrthsefyll grym ochrol sefydlog.

Triniaeth: Gyda phaent paent preimio cyfoethog o sinc epocsi mewn 80μm





Gradd Dur: Safon Tsieineaidd Q235B

Math o Adran: Dur crwn (φ20-φ25) neu bibell ddur (φ89 × 4-φ114 × 4), a ddefnyddir i drosglwyddo'r tensiwn llorweddol rhwng cyplau a sicrhau sefydlogrwydd cyffredinol y to.

Triniaeth: Gyda phaent paent preimio cyfoethog o sinc epocsi mewn 80μm





Gradd Dur: Safon Tsieineaidd Q235B

Math o Adran: C-adran dur neu Z-adran ddur (math cryfach, sy'n addas ar gyfer llwyth paneli solar), ystod maint yr adran: C160 × 60 × 20 × 2.5 i C220 × 70 × 20 × 3.0 (wedi'i addasu yn ôl bylchiad purlin a llwyth paneli solar).

Bylchau: Tua 1.5–2.0m, gan sicrhau y gall y tulathau ddwyn y llwyth cyfun o orchuddion to a phaneli solar heb anffurfio gormodol.

Triniaeth: Galfaneiddio 275kg/m³





Bolltau -cryfder uchel: gradd 10.9, sy'n cyfateb i faint adran y cyplau a'r bracing, â-triniaeth gwrth-cyrydiad (-galfanu dip poeth).

Hunan-tapio Sgriwiau a Rhybedi: Dur gwrthstaen sy'n gwrthsefyll cyrydiad (gradd 304), a ddefnyddir ar gyfer cysylltu tulathau a gorchudd to, yn ogystal â chynhalwyr paneli solar.

Gorchudd gwrth-cyrydu: galfaneiddio dip poeth (trwch haen sinc Yn fwy na neu'n hafal i 80μm) ar gyfer yr holl gydrannau dur, i addasu i amgylchedd llaith arfordirol Lima a sicrhau bywyd gwasanaeth.



Yn seiliedig ar baramedrau'r prosiect, dadansoddiad llwyth, a dewis deunydd, amcangyfrifir y defnydd o ddur y system truss to (yn unig) fel a ganlyn, gan ystyried gofynion seismig uchel Huachipa, Lima a'r llwyth ychwanegol o baneli solar.





Ar y cyd â'r amodau o 28m o rychwant uchaf, gofod trawst 22m, llwyth trwm panel solar, a dwyster seismig uchel yn Lima, pennir mynegai defnydd dur y system cyplau to fel a ganlyn:

Cyplau To + Bracing + Rhodenni Tei: 18-22 kg / ㎡

Purlins To (math wedi'i gryfhau): 8-11 kg / ㎡

Cyfanswm Mynegai Defnydd Dur: 26–33 kg/㎡ (mabwysiadu canol ceidwadol -gwerth uchaf o 30 kg/㎡ i'w amcangyfrif, yn unol â gofynion cod Periw)





Cyfanswm Defnydd Dur=Cyfanswm Arwynebedd Adeilad × Mynegai Defnydd Dur ÷ 1000

Cyfrifiad: 8,900 ㎡ × 30 kg/㎡ ÷ 1000=267 tunnell





Dyluniad Optimized Economaidd (llwyth ysgafn, optimeiddio mireinio): ≈ 230 tunnell

Dyluniad Ceidwadol confensiynol (yn cydymffurfio â chodau Periw a gofynion seismig Lima): ≈ 265-270 tunnell

Llwyth Uchel / Seismig Uchel / Strict Mawr -rhychwant Dyluniad: ≈ 290 tunnell





Mae'r defnydd dur uchod yn cynnwys y system trawstiau to yn unig (cyplau, bracing, rhodenni clymu, tulathau), ac eithrio colofnau dur, fframiau wal, a chynhalwyr paneli solar.

Os ychwanegir colofnau dur, bydd cyfanswm y defnydd o ddur yn cynyddu 10-13 kg / ㎡, a bydd cyfanswm y defnydd o ddur tua 340-400 tunnell.

Efallai y bydd gan y defnydd gwirioneddol o ddur amrywiad o ±10% ar ôl i'r dyluniad manwl gael ei gwblhau, a effeithir yn bennaf gan yr addasiad manwl o feintiau adrannau a dulliau cysylltu.

Dyluniad seismig: Rhaid dylunio'r system truss to yn unol â Chod Periw E.030 (Parth Seismig 4), ac ni chaniateir optimeiddio gormodol i sicrhau diogelwch seismig.

Llwyth Panel Solar: Rhaid cryfhau'r tulathau a chordiau uchaf y cyplau yn ardal y panel solar, a rhaid i'r rheolaeth gwyro fod yn llymach (o fewn L/200) i osgoi difrod i'r system paneli solar.

Gwrth-cyrydiad Gofyniad: Gwell i'r holl gydrannau dur fod yn boeth-dip galfanedig i addasu i amgylchedd llaith arfordirol Lima ac ymestyn oes gwasanaeth y strwythur.

Cydymffurfiaeth Cod: Rhaid i bob gwaith dylunio ac adeiladu gydymffurfio â chodau lleol Periw RNE / E.030, E.050, E.070, a safonau diwydiannol perthnasol.





Rhennir y defnydd dur manwl yn ôl y pedwar rhychwant anghyfartal (13m, 17m, 25m, 28m), ynghyd â'r bwlch trawst o 22m a llwyth y panel solar, ac mae'r mynegai defnydd dur yn cael ei addasu yn ôl maint y rhychwant (po fwyaf yw'r rhychwant, yr uchaf yw'r mynegai). Mae'r dadansoddiad penodol fel a ganlyn:

Maint Rhychwant	Hyd Rhychwant (m)	Ardal Gyfatebol (tua, ㎡)	Mynegai Defnydd Dur (kg/㎡)	Amcangyfrif o'r Defnydd Dur (tunelli)	Sylwadau
Rhychwant 1af	13	2400	25	60	Y rhychwant lleiaf, y llwyth ysgafnaf; sylw panel solar rhannol
2il Rhychwant	17	2450	28	68.6	Rhychwant canolig, llwyth cymedrol; sylw panel solar rhannol
3ydd Rhychwant	25	2250	32	72	Rhychwant mawr, llwyth trwm; prif ardal sylw paneli solar
4ydd Rhychwant	28	1800	35	63	Rhychwant uchaf, llwyth trymaf; prif ardal sylw paneli solar
Cyfanswm	83 (swm y rhychwantau)	8900 (cyfanswm arwynebedd adeiladu)	30 (mynegai cyfartalog)	263.6	Gwyriad bach o gyfanswm yr amcangyfrif (±2%) oherwydd talgrynnu

Nodyn: Amcangyfrifir arwynebedd cyfatebol pob rhychwant yn seiliedig ar gyfanswm arwynebedd o 8900 ㎡ a chyfran pob rhychwant yn y lled cyfan (85m), sydd ar gyfer cyfeirio yn unig. Bydd yr ardal wirioneddol a'r defnydd o ddur yn ddarostyngedig i'r lluniadau dylunio manwl.



Prif drawstiau Toeau (Adrannau H)

- W200×750×12×6 mm

- W250×750×25×6 mm

- W350×750×25×9 mm

- W200×400×16×6 mm



Aelodau Uwchradd

- Pilinau: Z305×76×19×3.0 mm

- Bracing Llorweddol/Ochrol: ongl ddur 2"×2"×3/16"





2.1 Adeiledd y Prif Do

- System Truss:

18–22 kg/m² → **160.2 – 195.8 tunnell**

- System pelydr H (rhannau dwfn, bylchau 22m, llwyth PV):

24–30 kg/m² → **213.6 – 267.0 tunnell**



2.2 Bracing System

- Truss:

2.5–4.0 kg/m² → **22.3 – 35.6 tunnell**

- H‑beam:

3.5–5.0 kg/m² → **31.2 – 44.5 tunnell**

*Rheswm: Mae gan drawstiau H lai o anhyblygedd torsiynol naturiol; angen mwy o baratoi.*



2.3 Trothlys

- Y ddwy system:

Z305 tulathau, yr un llwyth a bylchau

8–11 kg/m² → **71.2 – 97.9 tunnell**

*Bron yn union yr un fath ar gyfer toeau cyplau a thrawstiau H.*



2.4 Cymhariaeth Cyfanswm Pwysau Dur

- Cyfanswm y to Truss:

254 - 329 tunnell

-Cyfanswm to H‑beam:

316 - 409 tunnell





3.1 System Truss

- Ymddygiad: Grymoedd echelinol trionglog (tensiwn/cywasgiad yn unig).

- Anystwythder: Anystwythder geometrig uchel, yn dda ar gyfer rhychwantau hir a rheolaeth gwyriad (hanfodol ar gyfer ffotofoltäig).

- Sefydlogrwydd: Llai dibynnol ar bracing; sefydlogrwydd cynhenid ​​o batrwm trionglog.

- Perfformiad seismig: Gwasgariad egni da, ysgafn, syrthni is.

- Effeithlonrwydd rhychwant: Hynod o effeithlon ar gyfer **25-28m rhychwant**.



3.2 System H-Beam

- Ymddygiad: Plygu + cneifio + grymoedd echelinol.

- Anystwythder: Effeithlonrwydd hyblyg is fesul kg; angen adrannau dyfnach/trymach i gyd-fynd â gwyriad cyplau.

- Sefydlogrwydd: Yn dueddol o byclo torsiynol ochrol; angen bracing amlach.

- Perfformiad seismig: Mae hunan-bwysau uwch yn cynyddu'r galw seismig.

- Adeiledd: Saernïo a chodi symlach, ond cydrannau trymach.







Tebygrwydd

- Mae'r ddau yn cynnal yr un llwythi to (marw + PV + byw + gwynt).

- Mae maint purlin, bylchau a phwysau yn union yr un fath.

- Rhaid i'r ddau fodloni terfynau gwyro Periw (L/200 ar gyfer PV).

- Mae'r ddau yn dilyn E.030, E.050, E.070 ar gyfer Huachipa, Lima.



Gwahaniaethau

1. mecanwaith grym:

- Truss: Grymoedd echelinol yn unig → effeithlon iawn.

- H‑beam: Plygu wedi'i lywodraethu → llai deunydd-effeithlon.

2. Defnydd dur:

- Prif strwythur: Mae H‑beam yn defnyddio +25% i +40% dur.

- Bracing: Mae angen +30% ar H‑beam i +40% yn fwy bracing.

- Purlins: Bron yr un peth.

3. perfformiad rhychwant:

- Truss: Superior ar gyfer rhychwantau 25–28m.

- H-beam: Mae angen adrannau trwm i reoli gwyriad.

4. Ymddygiad seismig:

- Truss: Ysgafnach, syrthni is, perfformiad gwell ym Mharth 4.

- H‑beam: Llwyth seismig trymach, uwch.

5. Cost & adeiladu:

- Truss: Mwy o lafur, llai o ddeunydd.

- H‑beam: Llai o lafur, mwy o ddeunydd.





- System Truss:

Defnydd dur mwy effeithlon, ysgafnach, yn well ar gyfer rhychwantau hir a pharthau seismig uchel.

Cyfanswm dur: 254 - 329 tunnell.



-System H-beam:

Adeiladu haws ond gryn dipyn yn drymach.

Cyfanswm dur: 316-409 tunnell.
