Prosiect Warws Logisteg Periw: Cynllun Dadansoddi a Dylunio Strwythurol





Mae'r prosiect hwn yn warws logisteg ym Mheriw, gyda phrif awyren trapesoidal. Y paramedrau dimensiwn craidd yw: lled 80.59 ~ 114.1m (dwy ochr gyfochrog y trapesoid), hyd yn 190m, ac uchder yr adeilad yn 15.2m; y rhychwant strwythurol yw 23 ~ 24m, ac mae'r bwlch rhwng colofnau (pellter rhwng pob rhychwant) yn 22m. Mabwysiadodd dyluniad gwreiddiol y cleient strwythur truss. Yn seiliedig ar faint y rhychwant, nodweddion llwyth a gofynion defnydd y warws logisteg, mae CBS yn awgrymu strwythur grid i'r cleient. a all fodloni gofynion cleientiaid yn berffaith a lleihau'r defnydd cyffredinol o ddur.





Mae'r strwythur trawst yn system dwyn grym planar, sy'n cynnwys cordiau uchaf, cordiau isaf ac aelodau gwe yn bennaf. Mae ei nodweddion dwyn grym wedi'u crynhoi yn y plân: mae'r cordiau uchaf yn dwyn pwysau, mae'r cordiau isaf yn dwyn tensiwn, ac mae aelodau'r we (aelodau croeslin ac aelodau fertigol) yn trosglwyddo grym cneifio. Mae'r llwyth cyffredinol yn cael ei gydbwyso gan rym echelinol yr aelodau. Wedi'i gyfuno â pharamedrau'r prosiect, mae cyfyngiadau amlwg i'w ddylanwad:

1. Addasrwydd rhychwant annigonol: Mae rhychwant y prosiect hwn yn cyrraedd 23 ~ 24m, sy'n perthyn i'r categori rhychwant canolig (yn ôl y Fanyleb Dechnegol ar gyfer Strwythurau Grid Gofod JGJ 7-2010, y rhychwant canolig yw 30m~60m, a 23 ~ 24m yw'r terfyn canolig yn agos at y terfyn isaf). Ar gyfer y strwythur truss o dan y rhychwant hwn, mae angen cynyddu maint adran y cordiau ac aelodau'r we yn fawr i fodloni'r gofynion cryfder a sefydlogrwydd, sy'n debygol o arwain at aelodau segur, mwy o hunan-bwysau ac economi gwael.

2. Grym gofodol anghytbwys: Mae'r awyren warws yn trapezoidal. Fel strwythur planar, mae'r truss yn anodd ei addasu i ddosbarthiad grym gofodol yr awyren trapezoidal, ac mae crynodiad straen lleol yn debygol o ddigwydd (yn enwedig yn yr ardal drawsnewid lled trapezoidal); ar yr un pryd, bydd y llwythi anghymesur a all fodoli yn y warws logisteg, megis llwythi pentyrru to a llwythi offer, yn gwaethygu cryfder awyren y trws ymhellach, gan olygu bod angen systemau cymorth ychwanegol a chynyddu cymhlethdod y dyluniad.

3. Anystwythder cyffredinol annigonol: Mae anystwythder y strwythur trawst yn dibynnu'n bennaf ar weithrediad cydweithredol yr aelodau yn yr awyren, ac mae anystwythder yr awyren yn wan. O dan lwyth gwynt a gweithredu seismig (mae Periw wedi'i leoli mewn parth seismig, felly mae angen ystyried gofynion seismig), mae'n hawdd cynhyrchu gwyriad mawr a dadleoli llorweddol, gan effeithio ar ddiogelwch y warws. Mae angen cynhalwyr gwrthsefyll dadleoli ochrol ychwanegol, gan gynyddu'r anhawster adeiladu a'r gost.

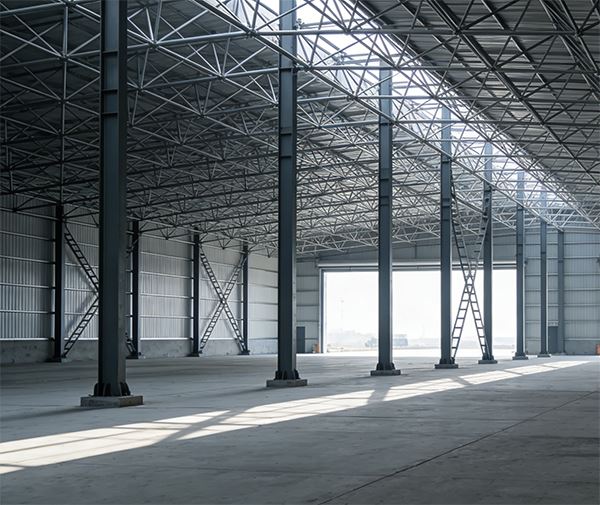

Mae'r strwythur grid yn strwythur system gwialen gofodol, a ffurfiwyd trwy gysylltu rhodenni lluosog trwy nodau yn unol â chyfraith benodol, gan ddilyn gofynion perthnasol y Fanyleb Dechnegol ar gyfer Strwythurau Grid Gofod JGJ 7- 2010. Ei nodwedd sy'n dwyn grym yw grym cydweithredol gofodol, sy'n fwy addas ar gyfer y prosiect hwn na'r strwythur trawst. Mae'r dadansoddiad grym penodol fel a ganlyn:

1. Ffurf dwyn grym mwy rhesymol: Mae strwythur y grid yn system sefydlog amhenodol uchel, a thybir bod y nodau wedi'u colfachu. Mae'r gwiail yn bennaf yn dwyn tensiwn neu bwysau echelinol, heb foment plygu amlwg a grym cneifio. Mae'r grym yn unffurf ac mae llwybr trawsyrru'r heddlu yn glir, a all roi chwarae llawn i briodweddau tynnol a chywasgol dur, lleihau llwyth grym un gwialen yn effeithiol, ac addasu i'r gofyniad rhychwant o 23 ~ 24m.

2. Addasrwydd gofodol cryf: Ar gyfer yr awyren trapezoidal, gellir optimeiddio gosodiad y grid (mabwysiadu system pyramid trionglog neu system pyramid quadrangular) i addasu i'r newid lled graddol o 80.59m i 114.1m, gan osgoi crynodiad straen lleol; ar yr un pryd, mae ei nodweddion dwyn grym gofodol yn ei alluogi i wasgaru llwythi anghymesur yn effeithiol (fel llwythi pentyrru to a llwythi offer), heb fod angen ychwanegu nifer fawr o gynhalwyr awyren, ac mae'r cyfanrwydd strwythurol yn gryfach.

3. Anystwythder a sefydlogrwydd rhagorol: Mae gwiail strwythur y grid wedi'u cydblethu i ffurfio system dwyn grym gofodol tri dimensiwn, ac mae'r anystwythder cyffredinol yn llawer uwch na strwythur y trawst. O dan lwyth gwynt a gweithredu seismig, gellir rheoli'r gwyriad a'r dadleoli llorweddol o fewn yr ystod a ganiateir gan y fanyleb (yn ôl y fanyleb, ni fydd y gwyriad o dan lwyth byw y to yn fwy na 1/250 o'r rhychwant); ar yr un pryd, gall y pyramid trionglog, fel yr uned geometrically invariant lleiaf sy'n cyfansoddi'r strwythur gofodol, wella sefydlogrwydd cyffredinol y strwythur, heb yr angen i sefydlu system gwrthsefyll dadleoli ochrol gymhleth.

4. Addasrwydd llwyth: Wedi'i gyfuno â nodweddion llwyth y warws logisteg (llwyth marw to, llwyth marw, llwyth llwch, a llwyth offer posibl), gall strwythur y grid drosglwyddo'r llwyth yn gyfartal i'r cynhalwyr trwy rannu maint y grid yn rhesymol, gan osgoi difrod strwythurol a achosir gan lwyth lleol gormodol; ar yr un pryd, gall fodloni'r gofynion atgyfnerthu seismig, ac mae'r gweithredu seismig yn cael ei gyfrifo gan y dull sbectrwm ymateb superposition modd i sicrhau diogelwch y strwythur o dan amodau seismig.





Wedi'i gyfuno â maint trapezoidal, rhychwant a gofynion llwyth y prosiect hwn, mae strwythur y grid yn mabwysiadu grid pyramid pedwaronglog haen dwbl (addas ar gyfer awyren trapesoidal, gyda strwythur syml, grym unffurf, ac yn gyfleus ar gyfer cynhyrchu ffatri ac ar-osod safle). Mae'r dyluniad ffrâm ddur yn dilyn yr egwyddor o "ddiogelwch a chymhwysedd, economi a rhesymoledd". Mae'r cynllun penodol fel a ganlyn (dewisir yr holl ddeunyddiau yn unol â safonau Periw lleol a safonau cenedlaethol, a ffefrir dur Q355B i gydbwyso cryfder ac economi):



1. Cynllun grid: Mabwysiadir grid pyramid pedwaronglog haen dwbl, gyda maint grid o 2.5m × 2.5m (addas ar gyfer bylchau colofn 22m i sicrhau grym unffurf y rhodenni); mae nifer y gridiau ar ben cul y trapesoid (80.59m o led) yn 32 × 76 (cyfeiriad lled × cyfeiriad hyd), a nifer y gridiau ar y pen llydan (114.1m o led) yw 46 × 76. Mae'r ardal drawsnewid yn sylweddoli graddiant lled trwy addasu ongl y grid i osgoi crynodiad straen.

2. Uchder grid: Wedi'i gyfuno â'r rhychwant o 23 ~ 24m, uchder y grid yw 2.2m (mae'r gymhareb uchder - tua 1/11, sy'n cwrdd â'r gofyniad "gall uchder-cymhareb rhychwant y grid fod yn 1/18~1/10" yn y fanyleb), gan sicrhau anystwythder a sefydlogrwydd strwythurol yr adeilad, a chwrdd â therfyn yr adeilad. 15m.

3. Dyluniad cymorth: Mabwysiadir ffurf gymysg o gefnogaeth ymylol a chymorth pwynt. Mae cynhalwyr wedi'u gosod ar y pen cul, y pen llydan a'r ddwy ochr i'r cyfeiriad hyd. Mae'r cynheiliaid yn gynheiliaid llithro PTFE (yn unol â gofynion strwythurol newydd y fanyleb), a all ryddhau straen tymheredd yn effeithiol a throsglwyddo grymoedd fertigol a llorweddol ar yr un pryd; mae'r nodau cymorth yn mabwysiadu nodau sffêr gwag wedi'u weldio i sicrhau dibynadwyedd cysylltiad.



Yn ôl y dadansoddiad grym, mae rhan y gwialen yn mabwysiadu pibell ddur crwn (nodweddion adran cymesur, grym unffurf, prosesu hawdd a chysylltiad). Mae meintiau adrannau'r gwiail mewn gwahanol rannau fel a ganlyn (ynghyd â chanlyniadau cyfrifo'r grym mewnol, gan fodloni gofynion cryfder, anystwythder a sefydlogrwydd):

Cord uchaf: Pwysau arth. Yn ôl y grym mewnol, dewisir pibellau dur cylchol φ168 × 6 (pen cul ac ardal bontio) a φ180 × 8 (ardal gyda grym mawr ar y pen llydan); rheolir y gymhareb slenderness o fewn 150 i fodloni gofynion sefydlogrwydd aelodau cywasgu.

Cord isaf: Bear tension. dewisir pibellau dur crwn φ159 × 6 (pen cul) a φ168 × 6 (pen llydan); rheolir y gymhareb slenderness o fewn 200 i fodloni gofynion stiffrwydd aelodau tensiwn, ac nid oes angen gwiriad sefydlogrwydd (dim ond gwiriad cryfder sydd ei angen).

Aelodau gwe (aelodau croeslin ac aelodau fertigol): Trosglwyddo grym echelinol, gyda grym cymharol fach. φ114 × 4 (ardal gyffredinol) a φ127 × 5 (ardal drawsnewid gyda grym mawr) pibellau dur crwn yn cael eu dewis; rheolir yr ongl rhwng yr aelod croeslin a'r cord rhwng 40 gradd ~ 60 gradd i sicrhau effeithlonrwydd trawsyrru grym.

Nodau: Mabwysiadir nodau sffêr gwag wedi'u weldio. Mae diamedr y sffêr yn cael ei bennu yn ôl nifer y gwiail a maint yr adran, a dewisir φ200 × 8 (nodau cyffredinol) a φ250 × 10 (nodau cymorth â grym mawr); rheolir y defnydd o ddur nodau tua 18% o gyfanswm defnydd dur y grid, sy'n unol â lefel confensiynol y diwydiant.



Wedi'i gyfuno â'r ardal trapezoidal, cynllun grid a maint yr adran, gan ystyried y defnydd o ddur o nodau ac ategolion cysylltu (bolltau, welds) (a gyfrifir fel 10% o gyfanswm y defnydd o ddur), cyfrifir cyfanswm y defnydd o ddur o strwythur grid y prosiect hwn fel a ganlyn (ac eithrio strwythur sylfaen a cholofn, dim ond ar gyfer y rhan grid):

Cord uchaf: Cyfanswm yr hyd yw tua 3860m. Y pwysau fesul metr o bibell ddur φ168 × 6 yw 24.7kg, a'r pwysau fesul metr o bibell ddur φ180 × 8 yw 35.8kg, sef cyfanswm o tua 102.3t;

Cord isaf: Cyfanswm yr hyd yw tua 3720m. Y pwysau fesul metr o bibell ddur φ159 × 6 yw 22.6kg, a'r pwysau fesul metr o bibell ddur φ168 × 6 yw 24.7kg, sef cyfanswm o tua 85.7t;

Aelodau gwe: Mae cyfanswm hyd tua 7980m. Y pwysau fesul metr o bibell ddur φ114 × 4 yw 10.8kg, a'r pwysau fesul metr o bibell ddur φ127 × 5 yw 15.1kg, sef cyfanswm o tua 96.2t;

Nodau ac ategolion cysylltu: Cyfanswm y defnydd o ddur yw tua 28.4t (a gyfrifir fel 10% o gyfanswm pwysau'r gwiail uchod);

Cyfanswm defnydd dur y grid: 102.3 + 85.7 + 96.2 + 28.4=312.6t. Mae'r defnydd o ddur uned tua 18.2kg / ㎡ (wedi'i gyfrifo yn seiliedig ar arwynebedd cyfartalog yr awyren trapezoidal), sy'n unol ag ystod defnydd dur uned confensiynol o strwythurau grid haen dwbl (15 ~ 20kg / ㎡) ac mae ganddo economi dda.





1. Gwell gallu i addasu'r rhychwant: Ar gyfer y rhychwant canolig o 23 ~ 24m, gall strwythur y grid wneud defnydd llawn o rym echelinol y gwiail, osgoi maint gormodol y rhodenni, lleihau hunan bwysau ac arbed defnydd dur, sy'n fwy darbodus na'r strwythur trawst.

2. Cywirdeb gofodol cryfach: Mae'r strwythur grid yn system ofodol tri dimensiwn, a all addasu'n well i awyren trapesoid y warws, gwasgaru crynodiad straen lleol yn effeithiol, ac mae ganddo allu i addasu'n well i lwythi anghymesur (fel llwythi pentyrru to), heb fod angen ychwanegu nifer fawr o gynhalwyr allan o'r strwythur adeiladu a lleihau anawsterau adeiladu.

3. Anystwythder a sefydlogrwydd uwch: Mae cydblethu gofodol y gwiail yn golygu bod gan strwythur y grid anystwythder a sefydlogrwydd cyffredinol rhagorol. O dan lwyth gwynt a gweithredu seismig, mae'r dadffurfiad yn fach, a all fodloni gofynion diogelwch warysau logisteg yn well (yn enwedig o ystyried nodweddion seismig Periw), ac mae diogelwch y llawdriniaeth yn uwch.

4. Adeiladu cyfleus a chyfnod adeiladu byr: Gall y strwythur grid fod yn barod yn y ffatri, gyda manwl gywirdeb prosesu uchel a gosodiad syml ar-; mae'r nodau wedi'u safoni, sy'n gyfleus ar gyfer cydosod ac adeiladu, a gallant leihau'r cyfnod adeiladu yn effeithiol, sy'n addas ar gyfer galw adeiladu warysau logisteg ar raddfa fawr.

5. Gwydnwch da a chynnal a chadw hawdd: Nid yw'r adran bibell ddur crwn yn hawdd i gronni llwch a dŵr, ac mae ganddo ymwrthedd cyrydiad da ar ôl triniaeth gwrth-cyrydu; mae'r strwythur yn syml, mae nifer y rhannau sy'n agored i niwed yn fach, ac mae'r gost cynnal a chadw diweddarach yn isel, sy'n unol â galw gweithrediad hirdymor warysau logisteg.





1. Cost dylunio a phrosesu cychwynnol uwch: Mae'r strwythur grid yn system ofodol, mae'r dyluniad yn fwy cymhleth, ac mae'r gofyniad am gywirdeb prosesu nod yn uwch; mae gan y nodau sffêr gwag wedi'u weldio gost prosesu uwch na'r nodau truss, sy'n arwain at gost dylunio a phrosesu cychwynnol uwch.

2. Gofynion uwch ar gyfer technoleg adeiladu: Mae angen offer codi proffesiynol a thimau adeiladu i osod y strwythur grid ar-, ac mae angen gosod nodau a gwiail yn fanwl gywir. O'i gymharu â'r strwythur truss, mae'r trothwy technoleg adeiladu yn uwch, a gellir cynyddu'r gost adeiladu ychydig.

3. Nifer fwy o wialen a nodau: O'i gymharu â'r strwythur trawst, mae gan y strwythur grid fwy o wialen a nodau, sy'n cynyddu llwyth gwaith cludo deunyddiau a chynulliad ar y safle i raddau, ond gall yr anfantais hon gael ei gwrthbwyso gan rag-wneuthuriad ffatri ac adeiladu safonol.





Ar y cyd â nodweddion y prosiect (awyren trapezoidal, 23 ~ 24m o rychwant, gofynion llwyth warws logisteg a gofynion seismig ym Mheriw), mae strwythur y grid yn fwy addas ar gyfer y prosiect hwn na'r strwythur trawst. Er bod cost dylunio a phrosesu cychwynnol y strwythur grid ychydig yn uwch, mae ganddo fanteision amlwg o ran addasrwydd rhychwant, cywirdeb gofodol, stiffrwydd a sefydlogrwydd, a gall leihau'r gost cynnal a chadw diweddarach yn effeithiol a sicrhau bod y warws yn gweithredu'n ddiogel yn y tymor hir. O safbwynt economi a diogelwch cynhwysfawr, mae'r awgrym optimeiddio o newid o strwythur truss i strwythur grid yn rhesymol ac yn ymarferol.
