Prif Gynllun Gwersyll Cynhwysydd Modiwlaidd CBS Ar gyfer Gweithrediad Mwyngloddio Indonesia

Prif Gynllun Gwersyll Cynhwysydd Modiwlar CBSC ar gyfer Gweithrediad Mwyngloddio Indonesia
Paratowyd yn unol â Manylebau Tai Cynhwysydd Datodadwy Safonol Cwmni CBSC

---

Cleient: Cwmni Mwyngloddio yn Indonesia

Lleoliad: Safle mwyngloddio o bell, Indonesia (dosbarthiad terfynol yn fewndirol o borthladd Jakarta)

Gofynion Llety:

Staff Rheoli: 100 o bobl (deiliadaeth sengl)

Gweithwyr: 1,000 o bobl (deiliadaeth ddwbl)

Cyfleusterau Cefnogi: Neuadd fwyta, clinig/ysbyty, golchdy, toiledau cyhoeddus a chawodydd,mannau llyfrgell, hamdden a gweithgareddau, swyddfeydd gweinyddol, campfa, ac ati.

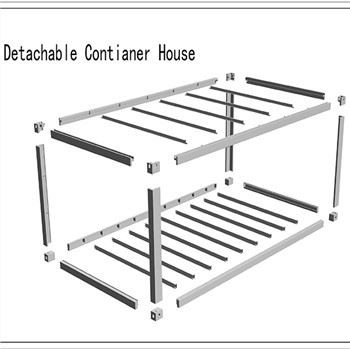

Manyleb y Modiwl (Safon CBS):

Dimensiynau: 3.0 m (W) × 6.0 m (L) × 2.7 m (H)

Ystafell ymolchi integredig: Toiled + cawod + sinc (wedi'i blymio'n llawn)

Wal/to: paneli brechdanau gwlân craig 50–75 mm (cyfradd tân, wedi'i inswleiddio)

Llawr: Ffrâm ddur + pren haenog + gorffeniad PVC/finyl

Windows: Alwminiwm-fframio, mosgito-sgrinio, gyda bleindiau

Trydan a goleuadau wedi'u-osod ymlaen llaw; plymio wedi'i garw-i mewn

Ffaith Trafnidiaeth Allweddol: Mae lle i bob cynhwysydd cludo ciwb uchel safonol 40-tr16 modiwl CBS datodadwy(fflat-wedi'i bacio neu wedi'i nythu). Mae hyn yn lleihau cost cludo nwyddau morol fesul uned yn sylweddol.

---



Swyddogaeth	Deiliadaeth / Capasiti	Modiwlau Angenrheidiol	Nodiadau
Tai Rheolaeth	100 o ystafelloedd sengl	100 o fodiwlau	1 person/modiwl
Tai Gweithwyr	1,000 o bobl @ 2 y person	500 o fodiwlau	Gwelyau bync, 2 fesul modiwl
Neuadd Fwyta	300 o seddi fesul shifft (3 shifft)	30 modiwl	Agor{0}}gosodiad y cynllun
Cegin Ganolog	Gweini 1,100 o brydau/shifft	12 modiwl	Yn cynnwys storio, paratoi, coginio
Clinig / Ysbyty Bach	Meddygol sylfaenol + ynysu	8 modiwl	Arholiad, fferyllfa, ward 2 wely
Cyfleuster golchi dillad	1,100 o ddefnyddwyr	6 modiwl	Peiriannau diwydiannol + ardal blygu
Llyfrgell ac Ardal Astudio	Capasiti estynedig	12 modiwl	Pob 6 modiwl(×2)
Campfa a Chanolfan Hamdden	Cardio, pwysau, lolfa, gemau	16 modiwl	Pob 8 modiwl (×2)
Diogelwch a Derbynfa	Porthdy + ystafell reoli	4 modiwl	Mynediad perimedr
Ystafelloedd Gweinyddol a Chyfarfod	Swyddfeydd, TG, argraffu	6 modiwl	Wedi'i gynnwys yn y bloc cymorth
Cyfleustodau / Storio	Cyflenwadau glanhau, darnau sbâr	6 modiwl	Unedau y gellir eu cloi
CYFANSWM		700 o fodiwlau	Pob tŷ cynhwysydd datodadwy safonol

Nodyn: Mae pob modiwl preswyl a swyddogaethol yn cynnwys ystafelloedd ymolchi integredig-dim angen blociau toiled/cawod unigol, gan sicrhau hylendid a symlrwydd gweithredol.

---



3.1 Diweddariad Logisteg Allweddol

Cyfanswm Modiwlau: 700

Modiwlau fesul Cynhwysydd HC 40 troedfedd: 16

Cynwysyddion Llongau Angenrheidiol: 700 ÷ 16 = 43.75 → 44 cynwysyddion

Cyfradd Cludo Nwyddau Cefnfor (Hangzhou → Jakarta): ~$2,800/cynhwysydd (2026 marchnad cyf.)
→ Cludo nwyddau fesul modiwl: $2,800 ÷ 16 = $175/modiwl(yn erbyn $300 blaenorol)



3.2 Dadansoddiad Cost

Cydran Cost	Cost Uned	Nifer	Cyfanswm (USD)
Modiwlau Cynhwysydd (Safon CBC)	$2,000	700	$1,400,000
Ocean Freight (Hangzhou → Jakarta)	$175	700	$122,500
Yswiriant Morol	0.8% o FOB	-	$11,200
Gwerth CIF (Modiwlau + Cludo Nwyddau + Yswiriant)	-	-	$1,533,700
Tollau Mewnforio Indonesia a TAW	~15% o CIF*	-	$230,055
Trin Porthladdoedd a Chlirio Tollau	$120/modiwl	700	$84,000
Cludiant Mewndirol (Jakarta → Safle)	$220/modiwl (gostyngiad swmp)	700	$154,000
Ar-Gosod a Chomisiynu Gwefan	$190/modiwl (cynnydd effeithlonrwydd)	700	$133,000
Safle Gwaith (Graddio, Ffyrdd, Draenio, ASE-ins)	Cyfandaliad	-	$160,000
Wrth Gefn (10%)	-	-	$263,781
CYFANSWM CYLLIDEB Y PROSIECT			$2,558,536

Rhagdybiaethau:

Dyletswydd mewnforio: 7.5% + TAW: 11% ≈ 15% yn effeithiol ar werth CIF

Gostyngiad mewn trafnidiaeth fewndirol oherwydd-effeithlonrwydd llawn

Cost gosod ychydig yn is oherwydd cynllun safonol a chyfaint

Cost fesul Person a Letyir (cyfanswm o 1,100): ~$2,326
Cost gyfartalog fesul Modiwl (pob un-i mewn): ~$3,655

---





✅ Gwell Ansawdd Bywyd

Cyfleusterau cymunedol o faint dwbl(llyfrgell, campfa, hamdden) hybu lles meddwl-bod, lleihau blinder, a chefnogi cadw gweithlu-hanfodol mewn gweithrediadau mwyngloddio o bell.

Mae parthau astudio tawel, ardaloedd ffitrwydd, a lolfeydd cymdeithasol yn cyd-fynd â safonau ESG ac iechyd galwedigaethol modern.

✅ Logisteg Wedi'i Optimeiddio ac Arbedion Cost

Dwysedd pacio uchel (16 modiwl / cynhwysydd 40 troedfedd) yn torri cludo nwyddau cefnfor gan~42%vs amcangyfrif cychwynnol.

Mae llai o symudiadau cynhwysydd yn lleihau tagfeydd porthladdoedd, risg digalonni, a thrin difrod.

✅ Gwydnwch Gweithredol

Mae ystafelloedd ymolchi preifat ym mhob uned yn dileu dibyniaeth ar lanweithdra canolog-gan leihau cymhlethdod dosbarthu dŵr a risgiau achosion.

Mae dileu swydd modiwlaidd yn caniatáu ailosod unedau sydd wedi'u difrodi yn hawdd heb amharu ar swyddogaeth y gwersyll.

✅ Scalability a Defnydd yn y Dyfodol

Gall y gwersyll gael ei ad-drefnu prosiect post i fod yn ganolfan gymunedol, ysgol, neu ganolfan cymorth trychineb.

Mae{0}}dyluniad pecyn fflat yn galluogi cludiant dychwelyd effeithlon os oes angen.

✅ Cydymffurfiaeth a Chynaliadwyedd

Yn cwrdd â safonau ffatri ISO 9001/14001; mae deunyddiau'n cydymffurfio ag SNI Indonesia ar gyfer strwythurau dros dro.

Llai o ôl troed carbon oherwydd llongau effeithlon a chyn lleied â phosibl o wastraff adeiladu ar-safle.

✅ Cyflymder Defnyddio
Cynhyrchu ffatri ar yr un pryd â pharatoi'r safle → gwersyll yn barod ymhen 8-10 wythnos o'r archeb
Modiwlau'n cyrraedd 90% wedi'u cwblhau; dim ond cysylltiadau ASE a lefelu sydd eu hangen ar-safle
✅ Safonau Byw Uwch
Mae gan bob uned ystafell ymolchi breifat y gellir ei chloi-yn dileu ciwiau, yn gwella glanweithdra, yn lleihau'r risg o glefydau
Mae paneli wedi'u hinswleiddio yn sicrhau cysur thermol mewn hinsawdd drofannol (yn lleihau'r angen am AC)
Deunyddiau gwydn sy'n gwrthsefyll cyrydiad sy'n addas ar gyfer amgylcheddau llaith, arfordirol neu jyngl
✅ Scalability & Hyblygrwydd
Mae cynllun grid modiwlaidd yn caniatáu ehangu neu ailgyflunio yn y dyfodol
Gall unedau gael eu hadleoli neu eu hail-ddefnyddio-postio (ee, ysgolion, clinigau)
✅ Cost Effeithlonrwydd
Cost cylch bywyd is yn erbyn adeiladu traddodiadol mewn ardaloedd anghysbell
Llai o ddibyniaeth ar lafur ar-safle (ychydig iawn o lafur medrus sydd ei angen)
✅ Cydymffurfiaeth a Diogelwch
Yn cwrdd â safonau rhyngwladol ar gyfer gwrthsefyll tân (EN 13501), llwyth gwynt strwythurol (hyd at 120 km/h), a gwydnwch seismig (parthau isel-i-cymedrol)
Wedi{0}}ardystiedig ymlaen llaw ar gyfer allforio; yn symleiddio proses tollau Indonesia
✅ Cynaladwyedd
Mae strwythur dur yn 95% ailgylchadwy
Mae -dyluniad ynni effeithlon yn lleihau ôl troed carbon gweithredol

---



Mae'r cynllun gwersyll modiwlaidd CBS wedi'i deilwra yn cynnwys1,100 o bersonélgydaseilwaith lles gwellar lefel hynod gystadleuol-yn y gyllideb oychydig o dan $2.56 miliwn. Trwy drosoli'r gallu cludo dwysedd uchel (16 uned fesul cynhwysydd), mae'r prosiect yn cyflawni arbedion logisteg sylweddol tra'n dyblu amwynderau cymunedol-cynorthwyo morâl gweithwyr yn uniongyrchol, cynhyrchiant, a nodau cyfrifoldeb cymdeithasol corfforaethol. Mae'r ateb un contractwr, y gellir ei ddefnyddio'n gyflym, yn ddelfrydol ar gyfer gweithrediadau mwyngloddio yn Indonesia a rhanbarthau eraill yn Ne-ddwyrain Asia sydd angen seilwaith dros dro gwydn, trugarog a chost-effeithiol.
